一、主要指標

1、滿足標準：JGJ107-2010《鋼筋機械連接技術規程》（2010.10.01實施）

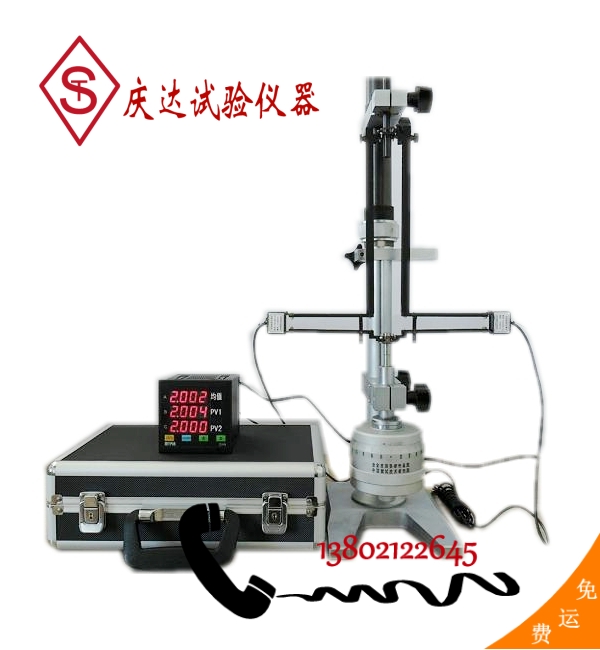

2、標定儀器：GWB-200B高精度引伸計標定器（量程0～25mm，分辨率0.0002mm） 鋼鐵研究總院制造

3、測量鋼筋直徑：φ5～φ40

4、測量分辨值：0.001

5、精度等級：1級

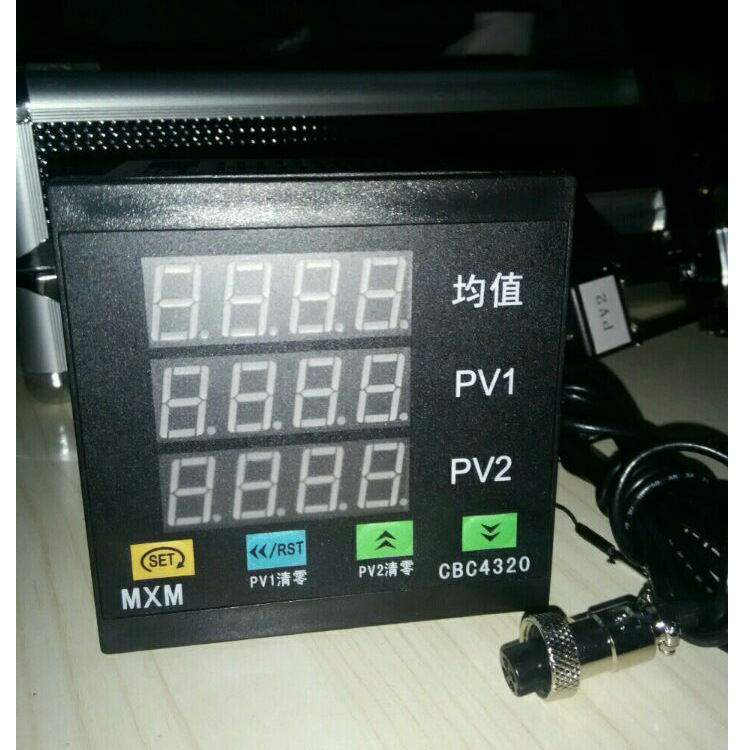

6、數顯表顯示含義：

   均值：表示PV1和PV2兩路的平均值

    PV1：表示第一路引伸計變形測量值

    PV2：表示第二路引伸計變形測量值

二、主要特點

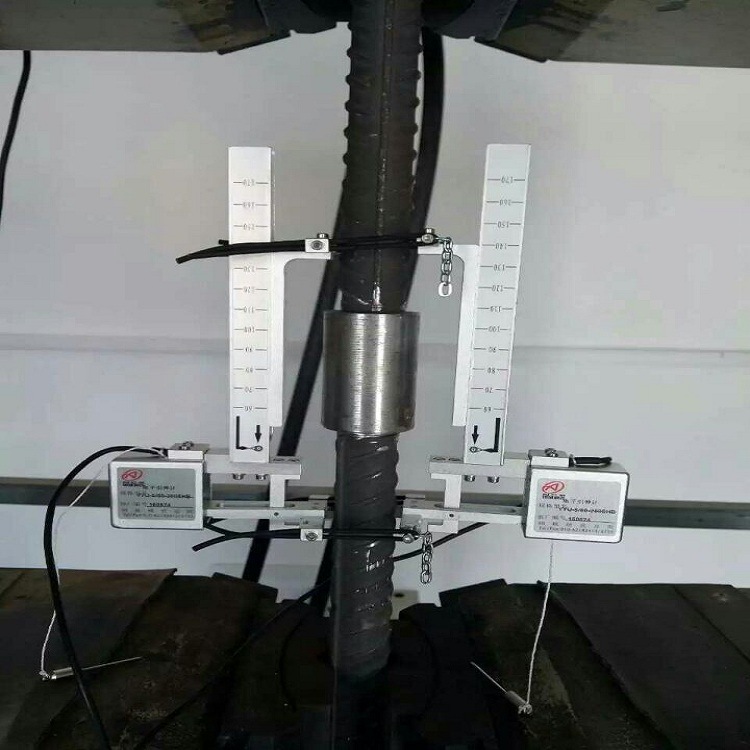

1、鋼筋機械連接殘余變形測試儀由兩只高精度可變標距引伸計，靈敏度保持一致，組成雙側引伸計，直接測量試樣的兩側平均變形量，測量結果準確；

2、兩只引伸計測量標距可調，范圍50～260mm，量程5mm或10mm；

3、四位三排兩輸入高精度數顯表，電路部分采用24位A/D高精度IC芯片設計，實時顯示兩只引伸計的真實變形量，數值穩定可靠；

4、數顯表設置簡單，帶有密碼鎖設定功能，避免誤操作改動設定值；

5、雙側引伸計和鋼筋之間采用彈性連接（例如：彈簧和皮筋套），試樣夾持方便，使用壽命長；

6、本儀器由專業人員根據實際情況精心設計，結構合理，非常適合于建筑質檢部門檢測使用。

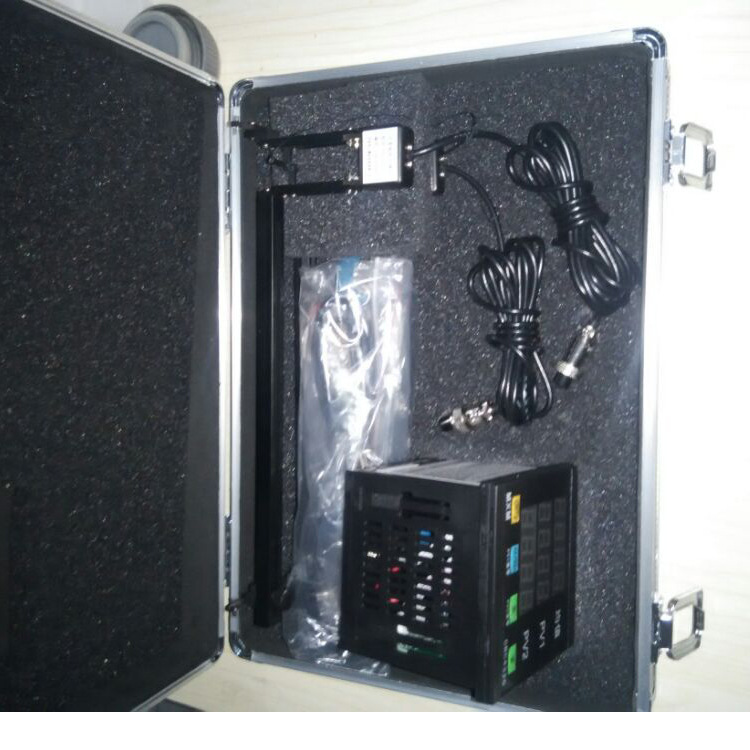

 三、主要配置

1、可變標距引伸計   兩只；

2、高精度數顯表      一臺；

3、常用工具附件      一套；

4、使用說明書         一份；

5、儀器包裝箱         一個（340×230×110mm）。

 四、有關說明

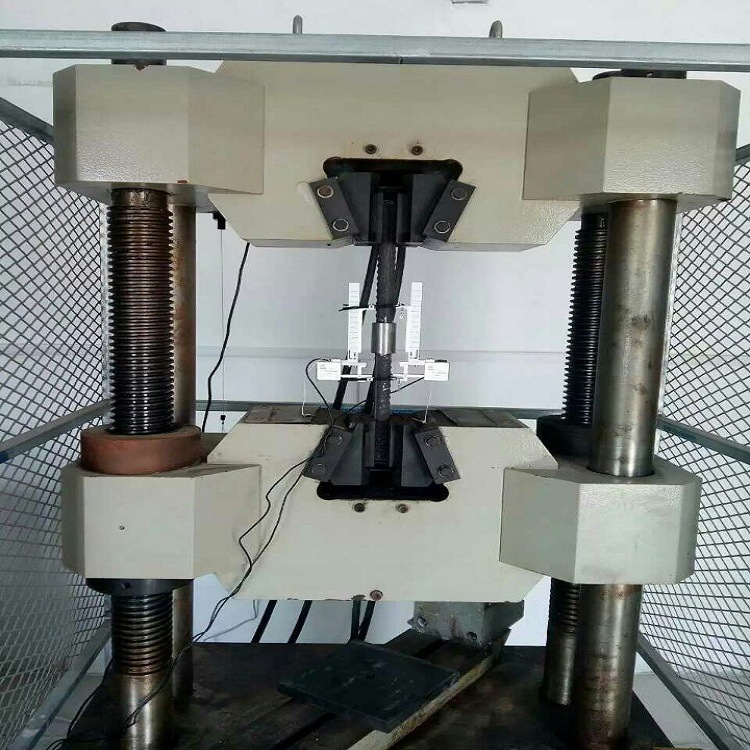

1、國家標準JGJ107-2010《鋼筋機械連接技術規程》規定，通過圓柱套筒機械連接的兩根鋼筋，在單向拉伸試驗中，接頭的變形性能等級是一級時要求：殘余變形u₀≤0.10mm（鋼筋直徑d≤Φ32mm）和u₀≤0.14mm（鋼筋直徑d＞Φ32mm）。實際工作中測量到的殘余變形一般在0.030mm至0.080mm之間。殘余變形量很小。

2、鋼筋殘余變形測試儀只有采用雙側引伸計測量得到的數據才是最準確的；

3、雙側引伸計和鋼筋之間只有采用彈性連接（例如：彈簧和皮筋套），這樣測量得到的數據才是最可靠的。多次實驗證明：采用機械式剛性連接雖然連接方便，但是測量的數據誤差大，大于1%，重復性差，數據不可靠，不能通過計量檢定。
