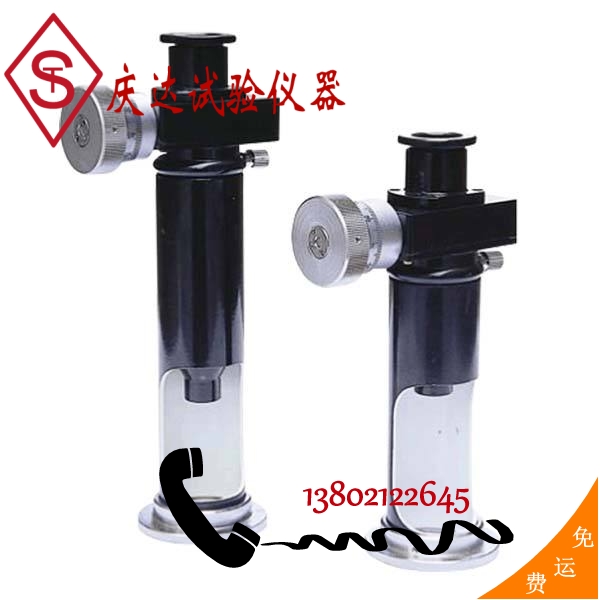

JC-10主要技術參數：
1.儀器放大倍數：20×
2.目鏡放大倍數：20×
3.物鏡放大倍數：1×
4.分劃板格值：1毫米
5.分劃板刻度范圍：8毫米
6.測量范圍：4毫米
7.測微鼓輪最小讀數值：0.01毫米
8.儀器重量：0.5公斤

JC-5主要技術參數：
1.儀器放大倍數：40×
2.目鏡放大倍數：20×
3.物鏡放大倍數：2×
4.分劃板格值：0.5毫米
5.分劃板刻度范圍：4毫米
6.測量范圍：2毫米
7.測微鼓輪最小讀數值：0.005毫米
8.儀器重量：0.6公斤
讀數顯微鏡原理
利用顯微鏡光學系統對線紋尺的分度進行放大、細分和讀數的長度測量工具。它常被用作比長儀、測長機和工具顯微鏡等的讀數部件，或作為坐標鏜床和坐標磨床等的定位部件，也可單獨用于測量較小的尺寸，例如線紋間距、硬度測試中的壓痕直徑、裂縫和小孔直徑等。其分度值有10微米、1微米和0.5微米幾種。

按細分的原理不同，讀數顯微鏡通常分為直讀式、標線移動式和影象移動式3種。

1.直讀式讀數顯微鏡:線紋尺上的刻度經物鏡局部放大后成象于分劃板上，如線紋間距為1毫米,放大至與分劃板上100個分度的距離相等,通過目鏡（放大）即可讀出0.01毫米的分度值。

2.標線移動式讀數顯微鏡:測量時轉動微動手輪，使可動分劃板上的雙刻線與線紋尺線紋象對準，從讀數鼓輪或其他讀數機構讀出百分位數和千分位數，從可動分劃板上讀出十分位數。為了避免微動手輪上的精密螺紋(或其他微動機構)磨損，有的顯微鏡把可動分劃板上的雙刻線制成雙阿基米德螺旋線（圖中c）。雙阿基米德螺旋線的螺距等于1/10線紋尺線紋間距乘以物鏡放大倍數，而在其內圈又刻有100個等分分度，所以在它對準線紋象后,即可從固定分劃板上讀出十分位數、從可動

分劃板上讀出百分位數和千分位數。

3.影象移動式讀數顯微鏡：在物鏡與分劃板之間，加入可動光學元件（例如平面平行玻璃、光楔玻璃或補償透鏡等）。當移動這類光學元件時，線紋尺的線紋象出會移動，在線紋象與固定分劃板上的雙刻線對準后，即可分別從固定分劃板和可動分劃板上讀出十分位和百分位、千分位的數值。

將線紋尺刻度通過物鏡放大后投影到影屏上，并利用分劃板和微動裝置細分、讀數的部件叫光學讀數頭。它可減輕人眼在瞄準和讀數時的疲勞，其分度值有10微米、2微米和1微米幾種。

讀數顯微鏡的工作原理和使用方法顯微鏡是一種精密的光學儀器，已有300多年的發展史。自從有了顯微鏡，人們看到了過去看不到的許多微小的組織。目前，不僅有能放大千余倍的光學顯微鏡，而且有放大幾十萬倍的電子顯微鏡，使我們對身邊事物有了更進一步的認識。我們測量布氏硬度試驗的壓痕尺寸，大都要通過顯微鏡來完成。因此，顯微鏡性能的好壞是做好測量實驗的關鍵。
讀數顯微鏡的安裝過程
首先進行調零，調節旋轉螺母使標線對準X軸的整刻度線。旋轉螺母共分為50格，每格0.01mm。標線在玻璃片A上，X軸在玻璃片B上。調零結束后，用硬度計給工件打上壓痕，硬度計施加的力F和鋼球的直徑D。調節旋轉螺母，使與螺母相連的觸頭推動玻璃片A在X軸方向上移動，兩次分別與壓痕相切，玻璃片A與觸頭間有彈簧連接，可以自由伸縮。標線走過的距離可以通過顯微鏡讀出，此即為壓痕的直徑。但由于壓痕通常為不規則形狀，故要把工件旋轉90°再測量一次取平均值。
讀數顯微鏡的操作方法
1．先把讀數顯微鏡進行調零（注意要輕輕旋轉旋鈕，因為讀數顯微鏡是高精度儀器且成本高，用力過大會導致精度降低）；

2．然后將打上壓痕的元件置于水平工作臺面上；

3．把讀數顯微鏡置于元件上（當顯微鏡與工件置于一起時，手不要抖動，因為顯微鏡與工件的結合不是很緊固，稍不注意會造成讀數誤差），把透光孔對向光亮處；

4．通過旋轉螺母，使標線沿X軸左右移動；

5．標線與壓痕的兩側分別相切，此時標線走過的距離即為壓痕直徑；

6．把工件旋轉90°，再測量一次（但由于壓痕通常為不規則形狀，故要把工件旋轉90°，再測量一次取平均值），取兩次結果的平均值，即得到孔的最終直徑。

7．記下讀數后，把顯微鏡歸零后收放到指定位置。

讀數顯微鏡使用方法
讀數顯微鏡是用來測量微小距離或微小距離變化的。其構造分為機械部分和光具部分是一個長焦顯微鏡，裝在一個由絲桿帶動的滑動如上，這個滑動臺連同顯微鏡可以按不同方向安裝。可以對準前方、上下、左右移動；或對準下方，左右移動。滑動臺安裝在一個大底座上。（圖1-13）讀數顯微鏡的量程一般為幾個厘米，分度值為0.001厘米。常見的一種讀數顯微鏡的機械部分是根據螺旋測微器原理制造的，一個與螺距為1毫米的絲桿聯動的刻度圓盤上有關100個等分格。因此，它的

分度值是0.001厘米。還有一種類型是用帶0.01毫米標尺的測量目鏡來測量微小位移。

讀數顯微鏡的操作步驟：

1.將讀數顯微鏡適當安裝，對準待測物；

2.調節顯微鏡的目鏡，以清楚地看到叉絲（或標尺）；

3.調節顯微鏡的聚集情況或移動整個儀器，使待測物成像清楚，并消除視差，即眼睛上下移動時，看到叉絲與待測物成的像之間無相對移動；

4.先讓叉絲對準待測物上一點（或一條線）A，記下讀數；轉動絲桿，對準另一點B，再記下讀數，兩次讀數之差即AB之間的距離。注意兩次讀數時絲桿必須只向一個方向移動，以避免螺距差。
