BL40型金屬材料變形測量儀是本公司針對鋼筋接頭以及不規則外表材料，進行材料變形測試的測量儀器，本儀器結構簡單、使用方便，能進行任何外形材料的變形測試裝置。

 一、結構特點

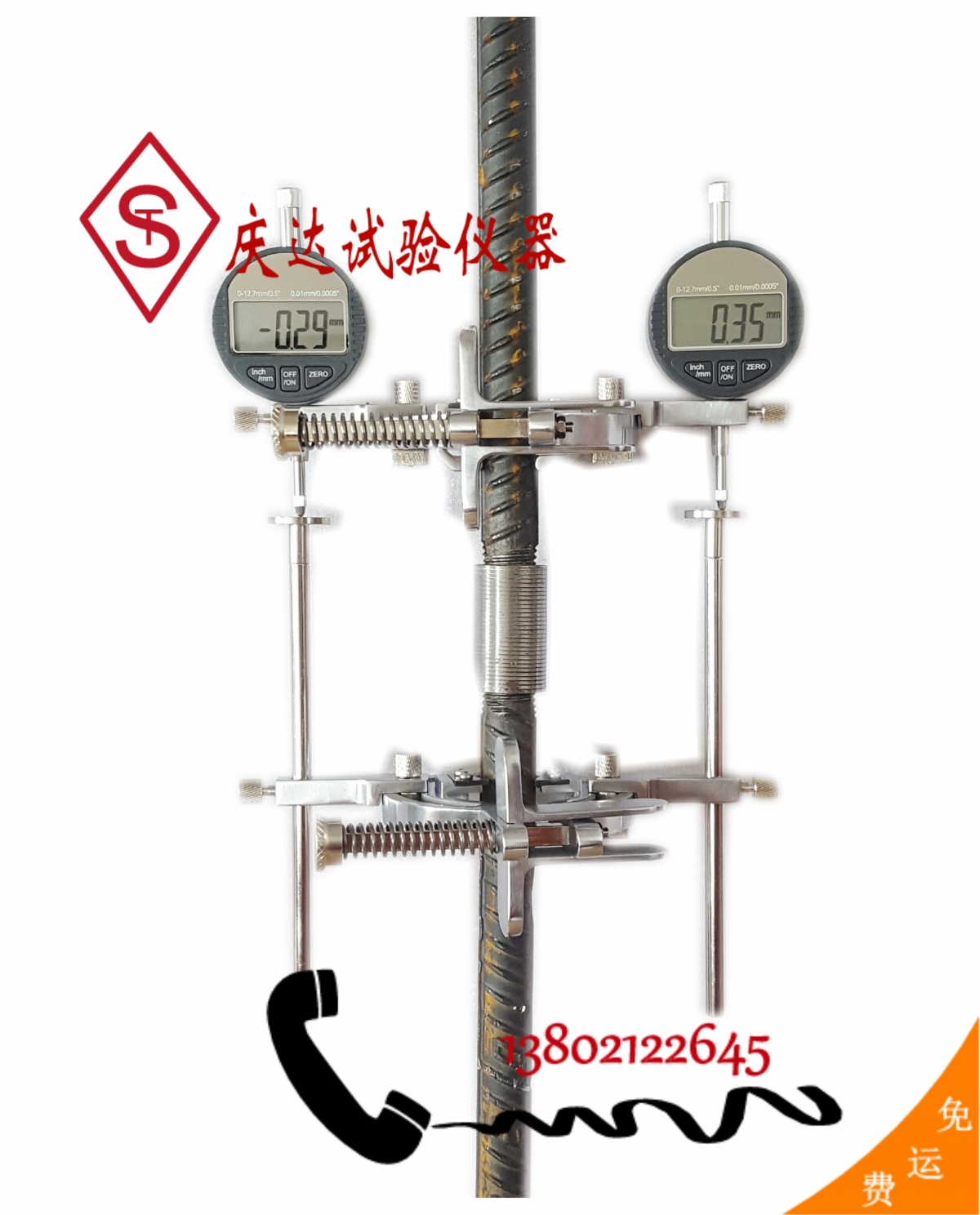

本產品的主要由上側量支架3和下測量支架4組成，上量支架分別裝有兩個回轉測量臂7和9，兩個回轉測量臂分別安裝兩個測量表1和2。下測量支架也安裝有兩個回轉測量臂8和10，兩個回轉測量臂分別安裝兩個測量桿5和6。上、下測量支架分體安裝，回轉測量臂可以沿著支架上的圓弧槽回轉，實現多方位測量。

二、安裝使用說明

a）將試件上打印規定標準長度：

b）將兩個測量表1和2的表桿分別插入上測量支架3兩個回轉測量臂7和9的圓孔內，旋緊頂緊螺釘11和13將測量表固定：

c）將兩個測量桿5和6分別插入下測量支架4兩個回轉臂8和10的圓孔內，并使測量桿5和6的測量盤向上，旋緊頂緊螺釘12和14將測量桿固定；

d）壓緊夾緊手柄19使測量支架漲開，將上測量支架3安裝在試件的上標距點，下測量支架4安裝在時間的下標距點；

e）旋松上支架上回轉臂緊固螺釘15、16、17和18，使上測量支架3的回轉臂7和9帶動測量表1和2在回轉槽內回轉，下測量支架4的回轉臂8和10帶動測量桿5和6在回轉槽內回轉；

f）調整回轉臂，使上測量支架3上的測量表1和2的表桿與下測量支架4的測量桿5和6同軸時，旋緊回轉臂緊固螺釘11、12、13和14。安裝完畢。

三、鋼筋機械連接接頭殘余變形試驗實驗步驟及數據采集

1、將接頭試件套筒外2倍鋼筋直徑處做出標記；

2、將上、下測量支架按“安裝使用說明”所述，安裝在接頭試件上。安裝時應將測量支架內量夾緊刀片的刀口對準鋼筋的縱肋，并使刀架支撐座上的“v”型槽與刀片“v”型刀片口同時與縱肋接觸；

3、調整上、下測量指甲的回轉臂，使上測量支架測量表與下測量支架的測量桿同軸，調整完畢后鎖緊回轉臂。

4、將安裝好測量裝置的試件夾持在試驗機上，加以0.02f_yk的初始荷載（見表1），穩定初始荷載，按壓測量表上的清零按鍵，使測量表顯示為“0”；

5、緩慢加載，加載zhi0.6f_yk后，卸載致0.02f_yk，讀取兩個測量表的讀數并加以記錄，兩個測量表讀數的平均值為試件的殘余變形。

四、加緊刀片的更換

本變形測量儀適用于各種金屬材料的變形測試試驗，前述的實驗方法僅為本儀器的一種特例，如需進行其他金屬材料的變形測試試驗（如：鋼絞線、冷軋扭鋼筋）只需更改夾緊刀片即可實現。刀片更換只需旋松兩個壓刀螺釘，更換相應刀片后重新擰緊。

五、引伸計的配套使用

本變形測量儀按照上述配備使用帶數據輸出的的測量表外，還可以配套引伸計使用，引伸計的安裝需配備我公司提供的專用轉化片，具體使用說明請參照BL40型。

六、注意事項

1、數顯測量表應根據相應計量檢定規定進行檢定，檢定合格后方可使用；

2、數顯測量表為精密測量儀表，使用時不得磕碰；

3、本說明說表1中的相關數據是根據《鋼筋機械連接技術規程》JGJ107中的規定計算得出，如有異議，以相應的標準規范為準。

表1 鋼筋機械連接頭殘余變形加載表 單位：KN
