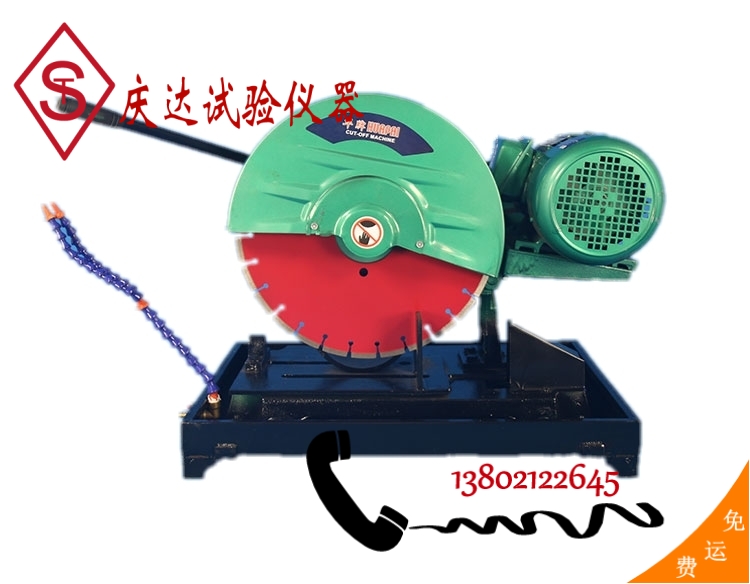

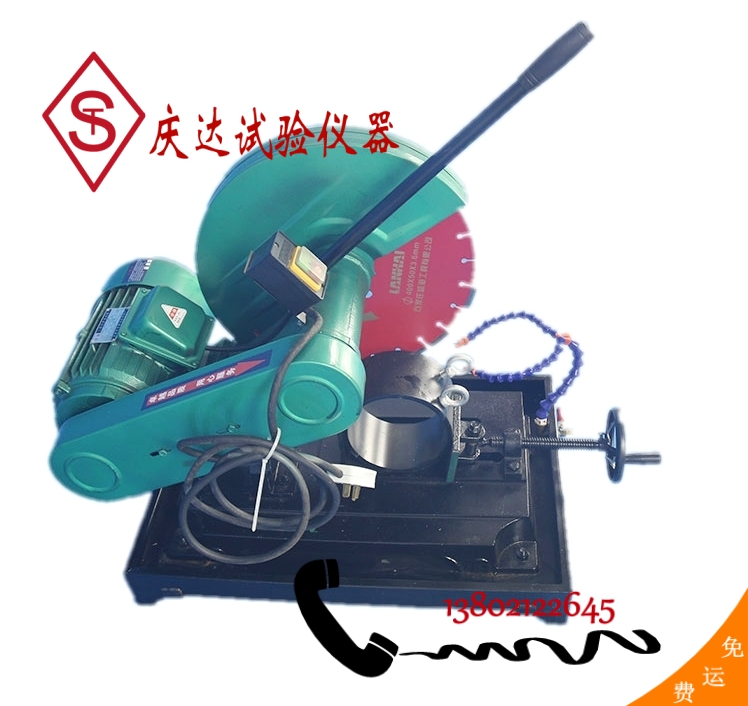

HQP-100型混凝土切片機

HQP-100型混凝土切片機構造及原理

1、切片機的構造：主要由回彈單相串機電動、減速箱、磨頭主體、立柱、絲杠、升降手柄及度盤以及底盤，夾具，地腳螺釘等三大部分組成，該機混凝土芯樣裝夾方便，精度高，磨削質量好，操作簡單，安全可靠。

2、工作原理：本機是依靠裝有金剛石刃具的平面磨頭，在告訴轉速的情況下實現混凝土芯樣的端面磨削目的，該機采用圓立柱導軌和絲杠升降手動給進方式，保證了磨頭工作平穩，可靠。

切片機使用方法：

1、根據芯樣直徑選擇相應的夾具，牢固地卡在小圓立柱上。

2、松開主體禁固螺栓，轉動絲杠升降手柄，選擇要求的尺寸，鎖緊度盤。

3、開啟進水咀閥門通水，放好防濺水罩并閉合電源開關，使磨頭旋轉。

4、手扶主體慢慢接近芯樣，開始削磨，往復數次。

5、松開小圓立柱，夾具的元寶螺釘，反向安裝片牢，重復2、3、4步驟，直至芯樣端面符合要求為止。

操作規程

1、接通電源及水源。

2、根據芯樣直徑選擇相應的夾具，將芯樣夾緊并轉到底盤中心位置后將夾具索緊。

3、松開上、下索緊手輪，轉動升降手輪，當磨輪端面距芯樣端面1mm時停止。然后索緊上索緊手柄，開啟進水嘴閥門通水，并閉合電源開關，使磨輪轉動，然后逆時針轉動手輪，并同時順時針轉動微動手輪使磨頭下降。當磨輪端面接觸試樣端面時擺動磨頭進行磨削，直至磨平試樣端面。

4、磨削完畢，關閉電源及水嘴閥并逆時針轉動微動手輪，使其處于上極限位置。

5、松開夾具索緊手柄，將夾具同試樣一同取下并反向安裝，重復2、3、4步動作磨削另一端面。直至芯樣端面符合要求為止。

6、切片機用后關閉電源，擦試干凈機器。

技術參數：

1、鋸切試件直徑：Φ50　75　100mm

2、鋸切試件長度：47.5－205mm

3、主軸轉速：2300r/min

4、電機額定功率：2.2KW

5、鋸片直徑：400mm

重量：0.6T

冷卻裝置：接自來水冷卻
